*Trabajo en proceso (fotografîas)

sus medidas son: 70 x 10 cm largo recipiente madera 1x4 pulgadas grosor de madera utilizada

Escogimos el pino .¿porque?

Pino porque es un material barato para esta ocasión, pero principalmente porque la propiedad del pino es que es una madera que se hincha con el agua lo que ayudaría para evitar filtraciones de agua hacia el exterior.

Para una construcción a nivel mayor se podría utilizar madera de ciprés, roble blanco o alerce, ya que estas maderas son utilizadas para construir botes a excepción hoy en día del alerce ya que es ilegal su uso a menos que la madera sea sacada de arboles ya muertos.

Ejemplo contrario: eucaliptus, madera muy dura para que se hinche con el agua.

Como evitar mayores filtraciones: Pabilo, material constituido por algodón utilizada generalmente en la construcción de botes.

problemas:

1er problema al ejecutar este proyecto:

Al probar la caja con agua y la bomba funcionando se generaba un oleaje en vaivén que provocaba un mal funcionamiento en el giro de la rueda.

Solución:

Colocamos una tablita en medio del recipiente central de madera con la finalidad de canalizar mejor el curso del agua y así creamos un recorrido en forma cíclica del agua que le daba más fuerza para la rueda.

Materiales utilizados para el diseño final

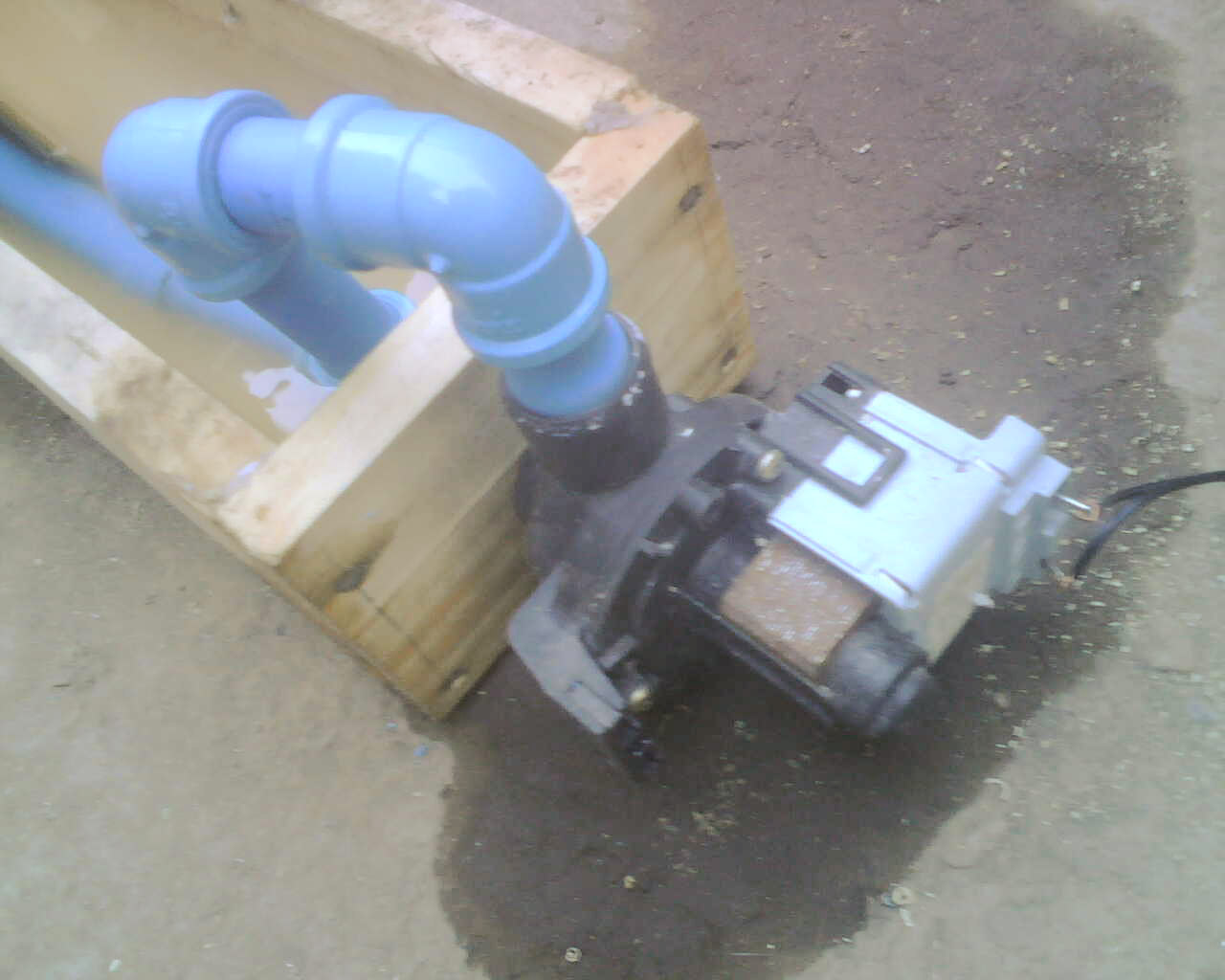

- Bomba de agua para lavadora

- Pvc de 20 mm

- 3 codos de pvc d 20 mm

- 1 reducción pvc 25-20

- Madera: 1 tabla de pino de espesor 1x4 pulgadas

- Clavos

- Martillo

- Tornillos

- Soplete

- 4 metros de cable paralelo de 1,5

- Escofina

- Lija

- Alicate

- Alambre

- 1 enchufe

- Sierra

- Pabilos

- Pistola tornilladora o desatornillador

- Grasa consistente

- Pegamento pvc

- Cola fría para madera de secado rápido

- Agua

- Lápiz

- Escuadra

- Huincha para medir

- Formón

Diseño Final .

Basando el diseño en las ya antiguas ruedas de agua traídas desde europa para el funcionamiento de regadíos en altos niveles utilizando agua desde bajos niveles de agua ya sean represas, ríos o distintos cauces de agua, quisimos crear un diseño utilizando los dos materiales: madera y agua, y que estos dos fueran protagonistas. Para esto creamos una estructura de una madera, específicamente pino, que constara de 4 partes fundamentales:

- Un recipiente de forma rectangular de madera.

- Una rueda de madera.

- Bomba de agua rescatada de una lavadora.

- Agua.

La rueda de madera debería tener incorporado “vasitos” en sus rayos que serían los encargados de trasladar el agua hasta un siguiente nivel en donde se encontraría la plantación, que en esta ocasión simulamos estas plantaciones a través de un macetero.

Esta rueda de agua será impulsada por la corriente de agua provocada por una bomba de agua, que a través de posiciones determinadas de los materiales le daría la fuerza que necesitará para girar necesariamente.

maquetas

Maqueta N°1

su forma es semi piramidal con una pileta a sus pies , esta estructura tiene diferentes compartimientos similar a una repisa , el sistema de riego consta de una bomba de agua , ( de esta forma el agua seria bombeada a las plantas
Maqueta N°2

Descripción de maqueta:

la estructura consta de seis pisos aproximadamente su recorrido es en forma transversal como la estructura de un caracol .este recorrido ayuda a que el agua baje de manera mas cómoda debido a su forma similar a los sistema de regadío usados antiguamente.

Sus medidas aproximadas son 1 mtr de ancho por 2 y medio metro de alto.

The Windowfarms Project

WINDOWFARMS : este proyecto es muy interesante ya que el sistema está hecho a partir de botellas colgadas en línea , así alimentan a las plantas que crecen en su interior el agua sube por una especie de mangueras que alimenta a las plantas por gotas que caen en ellas.

Dibujos-Diseños

En el siguiente diseño el sistema de riego era mucho más interesante, y su diseño era mucho más estético , para esta plataforma pensamos en un caracol. Al averiguar sobre el sistema de regadío de los incas fabricaban terrazas para hacer correr el agua de forma mucho más pareja y simple hoy en dia todavía están en uso.

En el siguiente dibujo , nuestro sistema cambio , su base seria una caja de madera que fuera resistente al agua para esto utilizaríamos alerce , pensamos en usar un motor de pecera o algún sistema que bombeara agua hacia las plantas por medio de unas mangueras el agua subiría hasta la plataforma , dl mismo material y en su interior tendría semillas , pero las entradas de luz era nuestro mayor problema ya que la misma plataforma les daría sombra todo el rato y no permitía que las semillas crecieran por otro lado su diseño era bastante básico y en cuanto a la arquitectura no se adapta muy bien al espacio ya que su forma no era muy resistente

Los primeros bocetos:

El diseño no era lo suficientemente creativo y al hacer un recorrido de agua plano , sería mucho más complicado regar las plantas , luego pensamos que al hacer bajar el agua , sería mucho más fácil el recorrido , y así regaría de mejor forma las plantas que hay en el interior de la madera

Materialidades " MADERA Y AGUA"

Esta estructura tiene que estar dentro de la arquitectura y el diseño:

Nuestra idea principal es hacer un recorrido de agua el cual sea utilizado con un sistema de regadío.
